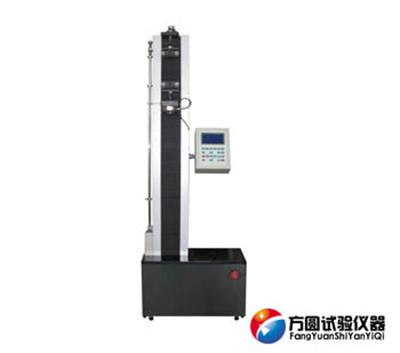

液晶顯示電子萬能試驗機
當前位置: 主頁> 產品展示 >> 電子萬能試驗機 >> 液晶顯示電子萬能試驗機
類型：液晶顯示電子萬能試驗機 產品熱度：
濟南方圓生產的安全帶數顯拉力試驗機應用于航天航空、石油化工、機械制造、塑料橡膠、陶瓷建材、金屬材料、建筑工程等行業，以及高等院校、科研
索取價格產品介紹
濟南方圓生產的安全帶數顯拉力試驗機應用于航天航空、石油化工、機械制造、塑料橡膠、陶瓷建材、金屬材料、建筑工程等行業，以及高等院校、科研機構、技術監督、質檢站所等部門。如您有需求或任何想要咨詢的問題，歡迎您隨時致電我司， 24小時熱線:0531-83157169，我們將有專業的技術人員竭誠為您服務。
WDS系列數顯式安全帶拉力試驗機可對金屬、非金屬及復合材料進行力學性能測試和分析研究，可根據GB//ASTM/JIS/DIN等標準選配不同附具后可進行拉伸、壓縮、彎曲、剝離、剪切、撕裂、刺破、頂破及各種高低溫試驗，可檢測材料的屈服強度、抗拉（壓、彎）強度、延伸率、非比例強度、彈性模量等參數。
主機結構
WDS-10/20/50/100數顯式安全帶拉力試驗機采用雙空間門式結構，上空間拉伸，下空間壓縮、彎曲。主機部分由四立柱、上橫梁、中橫梁、工作臺組成門式框架，調速系統安裝在工作臺下部，由調速精度高、范圍寬、性能穩定的伺服電機通過同步齒形帶減速系統帶動滾珠絲杠副旋轉，滾珠絲杠副驅動中橫梁，帶動拉伸附具（或壓縮、彎曲附具）上下移動，實現試樣的加荷和卸載。該結構具有高剛度、高效率、傳動穩定等優點。
綜合性測試平臺
WDS-10/20/50/100安全帶拉力試驗機單片機作為硬件平臺，準確實時采集處理數據，測控界面溫和、直觀層次分明清晰、操作簡單等特點。
試驗力測量
負荷測量：選用高精度輪輻式負荷傳感器，配以高性能的測量放大系統，保證了試驗力的高分辨率?？筛鶕脩粜枨笈渲枚鄠€傳感器，實現試驗力寬范圍的測量。
位移測量：采用2000P/R高精度光電編碼器與精密絲杠同軸轉動，通過數字電路實現衡量位動力控制系統
方圓的安全帶拉力試驗機采用全數字伺服控制器，控制高性能的伺服電機驅動同步齒形帶，帶動兩對高精度無間隙的精密絲杠傳動，具有加載平穩、低速性能好、無間隙、傳動效率高、噪音低、傳動平穩的特點。
變形測量系統
可根據試驗標準的要求來選配大變形測量系統
保護裝置
根據不同的試驗，可調節限位保護開關位置，最有效防止夾具對撞。
具有過載、過流、漏電等保護功能。
|
產品名稱 |
數顯式電子萬能試驗機（門式框架結構） |
||||
|
產品型號 |
WDS-5 |
WDS-10 |
WDS-20 |
WDS-50 |
WDS-100 |
|
結構形式 |
門式結構 |
|
|
|
|
|
最大試驗力（KN） |
5Kn |
10Kn |
20Kn |
50Kn |
100Kn |
|
試驗力級別 |
1級 |
|
|
|
|
|
試驗力測量范圍 |
0.2%--100%FS |
|
|
|
|
|
試驗力示值相對誤差 |
≤示值的±1% |
|
|
|
|
|
力分辨率 |
1/500000 |
|
|
|
|
|
位移測量裝置 |
光電編碼器 |
|
|
|
|
|
位移示值相對誤差 |
≤示值的±1% |
|
|
|
|
|
位移分辨率（mm） |
0.001 |
|
|
|
|
|
位移速率調節范圍（mm/min） |
0.05-500無極調速 |
|
|
|
|
|
安全保護裝置 |
機械限位保護和軟件過載保護 |
|
|
|
|
|
有效拉伸空間（mm） |
750 |
|
|
|
|
|
有效壓縮空間（mm） |
600 |
|
|
|
|
|
有效試驗寬度（mm） |
350 |
350 |
350 |
400 |
450 |
|
楔形夾具夾持方式 |
手動加緊/自動加緊 |
|
|
|
|
|
壓縮附具(mm) |
壓盤直徑φ120或定制 |
|
|
|
|
|
主機外形尺寸（mm） |
690×380×1650 |
690×380×1650 |
690×380×1650 |
755×355×1780 |
825×600×1950 |
|
主機電源 |
0.5KW/AC220V±10% |
0.5KW/AC220V±10% |
0.5KW/AC220V±10% |
0.75KW/AC220V±10% |
1KW/AC380V±10% |
|
主機重量（KG） |
320 |
320 |
340 |
420 |
560 |
安全帶拉伸試驗機，常見的有10kn,20KN,50KN和100KN等多種試驗級別，假如您有更多的要求，請電話聯我們：13335188850。
