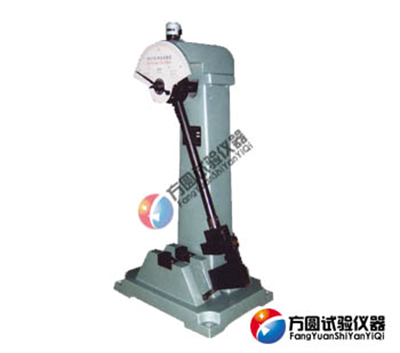

沖擊試驗機用來對金屬材料在動負荷下抵抗沖擊的性能進行檢驗，是冶金、機械制造等單位必備的檢測儀器，也是科研單位進行新材料研究不可缺少的測試儀器。沖擊試驗機也是目前市場上使用zui普遍的沖擊試驗機。沖擊試驗機為數顯式半自動沖擊試驗機，采用單片機控制，電動揚擺、沖擊、單片機測量、運算、數顯結果并可打印等，并能利用沖斷試樣后的剩余能量自動揚擺作好下次試驗準備，操作簡便，工作效率高。那么，沖擊試驗機的操作規程和試驗要求你知道嗎?

一、沖擊試驗機操作規程

1、拆箱清洗后，將試驗機移到預先做好的基礎上，用水平儀調整機座水平至0、2/1000以內，緊固地腳螺釘。

2、檢查各部零件是否完整無損，轉動零件應靈活。

3、接上三相四線制50赫，380伏電源。

4、將按鈕盒的插銷插入插座。

5、接通電源開關，指示燈應亮，訊號裝置的伺服電機應反時針轉動(從工作位置看)。

6、按手控盒上的開關撥到“開”位置，按動“取擺”按鈕，主電機應轉動，(此時若發現擺錘順時針轉動，應停車，改變電源相位)，電磁離合器應吸合，動力傳至阻尼桿，微動開關應處于放松狀態，此時主電動機應停轉，電磁離合器就脫開，保險銷伸出，擺錘靠自重掛在掛脫機構上。需要沖擊時，首先按動“退銷”按鈕，然后再按動“沖擊”按鈕。當按動沖擊按鈕時，閥用電磁鐵通電，頂動掛擺機構脫擺，擺錘就落擺沖擊→自動揚擺→掛擺，保險銷伸出，當需要放擺時，按住“放擺”按鈕，保險銷退回，閥用電磁鐵通電，頂動掛脫擺機構向下轉動，電磁離合器吸合，主電機轉動，擺錘順時針方向回轉，當轉至鉛垂位置時，放開按鈕即可停擺。

7、查空擊指針回零：

擺錘位于垂直向下靜止位置時，調整撥子的位置，將指針指準300(150)J刻線，后經取擺、沖擊后(不放沖擊試樣)指針應指在0刻線處。

8、摩擦損失的檢測

此為摩擦所致的能量損失的檢查。指針、撥針位置調好后，先按“取擺”按鈕，取擺→掛擺，再按“退銷”按鈕，然后按住“沖擊”按鈕(或鈕子開關撥向“關”)，使擺錘來回空擺。當次擺到最高位置時，用手迅速地將指針撥回到標度盤的左極限位置，(注意不要觸及撥針和擺錘)，待擺錘第二次重新將指針推到標度盤的右邊后，即可記下此時指針?biāo)甘镜臄?shù)值，兩次之差(次應為零)除以2，即為沖擊擺在一次擺動過程中消耗的摩擦阻力的能量，對于300焦耳擺錘能量損失不應大于1、5焦耳,對于150焦耳擺錘能量損失不大于0、75焦耳。

9、支座跨距及其與刀刃的相對位置調整。

二、沖擊試驗機試驗要求

1、作具體規定的試驗機技術參數。

2、試樣的放置應緊貼支座，并能使擺錘刀刃打擊在背向缺口的一面。試樣缺口對稱面應位于兩支座對稱面上，其偏差不應大于±0、2毫米。

3、試樣在加工和保存期間應防止銹蝕，缺口部位應避免劃傷。

4、試驗前應檢查擺錘空打是否指零(擺錘自由下垂時，使被動指針緊靠主動指針并對準最大沖擊能量處，揚起擺錘空打，被動指針應指示零位)，其偏差不應超過最小分度值的四分之一。

5、當沒有規定具體溫度時，試驗溫度一般應為20±5℃。

6、試驗時檢查試樣尺寸用的量具精度不應低于0、02毫米。試樣缺口底部處橫截面尺寸在規定偏差范圍以內時，可以使用公稱尺寸計算aKV值。

以上就是本公司技術人員為大家分享的沖擊試驗機的操作規程和試驗要求，希望對大家有所幫助。如果如果您在使用操作中有什么問題，可以通過網頁撥打本公司的服務熱線，本公司技術人員會為您一一解答。
