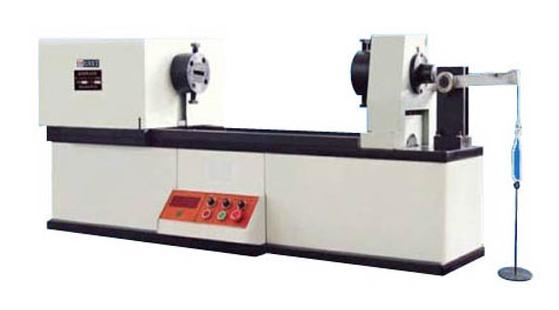

EZ-20型金屬線材扭轉試驗機是適用于大規格線材扭轉試驗的新型試驗設備。EZ-20主要用于測定直徑為Ф10-Ф20mm的金屬線材鋼絲繩等在單向雙向扭轉中承受塑性變形的能力，試驗過程中可以顯示線材的表面缺陷。非常適合生產線材單位在線檢測和使用線材單位的進貨檢驗。

該試驗機旋轉速度為15--20轉/分，無級調速。可夾持線材長度200--500mm，軸向加力采用10:1杠桿加重機動加力，到位自動啟動旋轉電機試驗，試件斷裂后自動停機。試驗圈數由4位LED數碼管顯示，最大顯示為999.9圈，試件斷裂后，試驗圈數值自動封鎖。

EZ-20大直徑金屬線材扭轉試驗機依據《GB/T239-1999線材扭轉試驗方法》規定的技術要求制成。是我廠研制的一種數顯計數的新型線材扭轉試驗機，主要用于Ф15.0～Ф20.0金屬線材的扭轉試驗。用于測定金屬線材在單向或雙向扭轉中承受塑性變形的能力及顯示線材的表面和內部缺陷。為生產線材和使用線材的單位提供了可靠的測量手段。

試驗機的工作條件

1.在室溫100C～350C范圍內；

2.在穩固的基礎或工作臺上,正確安裝，其水平度小于0.2%；

3.在無振動的環境中；

4.周圍無腐蝕性介質；

5.電源  三相四線  380V±10%   50HZ

試驗機的結構特征及工作原理

1.EZ-20金屬線材扭轉試驗機由機械部分和電器兩大部分組成。線材扭轉圈數計數為電子計數，計數最小值可達0.1圈。試驗過程中按照標準施加的軸向力、旋轉加力、試驗試件斷開時的圈數鎖存、終止試驗均由電子電路控制，操作簡單方便。

2.機器的右端為軸向可移動夾頭，夾頭的移動采用了滑動軸承，摩擦阻力小，可靠的保證了軸向移動的平直度。軸向加力采用了10：1杠桿砝碼加力，砝碼的精度優于0.1%。機器的左端是溜板箱，溜板箱由0.5kW的電機拖動，使之可左右移動，溜板箱內由雙速電機、減速箱、光碼盤和可旋轉夾頭組成。機器的最左端裝有左移限位開關，保證設備的安全。
