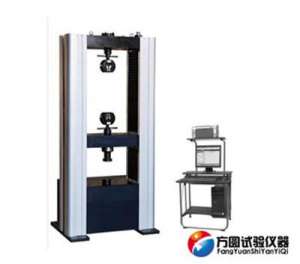

WDW-600E微機控制電子萬能試驗機

濟南方圓生產的WDW-600E微機控制電子萬能試驗機適用于質量監督、教學科研、航空航天、鋼鐵冶金、汽車、建工建材等試驗領域。如您有需求或任何想要咨詢的問題，歡迎您隨時致電我司， 24小時熱線:0531-83157169，我們將有專業的技術人員竭誠為您服務。

WDW-600E微機控制電子萬能試驗機的設計采用國外的先進控制理念，滿足國家標準GB/T228《金屬材料室溫拉伸試驗方法》GB/T7314《金屬材料室溫壓縮試驗方法》GB/T14452《金屬材料彎曲力學性能試驗方法》可以滿足GB、、ASTM、DIN等標準。可根據客戶需求增加其它相應標準。外形美觀、操作方便、性能穩定可靠。計算機通過方圓公司研制的全數字控制系統進行采集控制、經方圓全數字調速控制器直接控制全數字調速電機轉動、轉速經減速系統減速后通過精密絲杠副實現橫梁上升、下降，完成試樣的拉伸、剝離等力學性能試驗。

主機特點

高精度滾珠絲杠副使傳動更加平穩整機剛性高，運行平穩；

超大的試驗寬度，最大限度滿足客戶需求；

進口交流伺服電機驅動，精度高，響應快；

美國進口高精度傳感器，精度高，穩定性好。

中橫梁采用四根導桿和石墨自潤滑套導向，強壯的導向光杠增加設備的橫向剛性，確保橫梁線性運動。它能夠使十字街頭精確對齊，減少測量數據的差異，產生良好的整體精度；

軟件特點：

試驗機軟件為各種材料或行業測試提供簡潔直觀的操作界面、可用戶編程的強大交互能力、完善的分析與報告功能以及內置大量的標準測試方法。即能夠滿足質量控制所需的簡單、易用、高效的要求，又能夠滿足科研院所深入研究材料性能所需的個性化試驗要求。

主機標準配置

配置名稱配置型號或說明數量

主機落地式主機一臺

交流伺服電機日本進口松下品牌一臺

交流伺服驅動器日本進口松下品牌一套

滾珠絲杠臺灣ABBA一套

控制器FY-800全數字閉環電氣系統一套

負荷傳感器美國進口世銓一臺

中文版試驗軟件 FYTEST一套

負荷傳感器600KN一支

液壓自動拉伸夾具拉伸夾具一套

壓縮夾具壓盤一付

電子引伸計標距50mm；變形量10mm一套

計算機聯想主流配置一臺

打印機HPA4彩色噴墨打印機一臺

型號WDW-600E

最大試驗力600kN

試驗機級別0.5級

試驗力測量范圍0.2%～100%FS

試驗力示值相對誤差±0.5%以內

試驗力分辨力1/300000FS

橫梁位移示值相對誤差±0.5%以內

位移分辨力0.001mm

變形示值相對誤差±0.5%以內

變形分辨力1/300000FS

橫梁速度調節范圍0.001～200mm/min

橫梁速度相對誤差≤設定值的±0.5%以內

力控速率調節范圍0.005%～0.5%FS/ S

力控速率相對誤差±0.5%以內

變形控制速率調節范圍0.02%-5%FS/ S

變形控制速率相對誤差速率小于0.05%FS時，2%FS/ S以內；

速率大于0.05%FS時，0.5%FS/ S以內；

恒力、恒變形、恒位移控制范圍0.5%～100%FS；

恒力、恒變形、恒位移控制精確度設定值≥10%FS時，設定值的±0.1%以內；

設定值<10%FS時，設定值的±1%以內

有效試驗寬度650mm

有效拉伸空間700mm（標準機型，可按要求定做）

寬度1360mm

深度1000mm

高度2850mm

電源220V±10%；4400W

友情提示：以上參數均為參考，具體可以來電咨詢。

工作環境要求

1、在室溫10°-35℃范圍內，對聞到要嚴格的試驗，試驗溫度應為：23℃±5℃；

2、相對濕度不大于80%；

3、在穩固的基礎上正確安裝；

4、在周圍無振動、無腐蝕性介質和無強電干擾的清潔的環境中

5、電源電壓的波動范圍不應超過額定電壓的10%。
