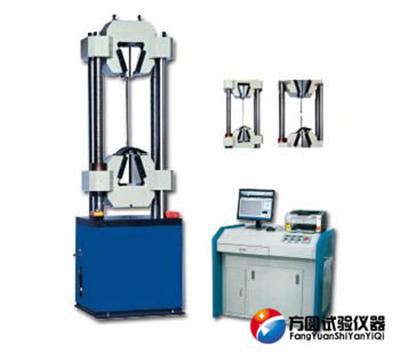

60噸鋼絞線專用屏顯試驗機專用于預應力鋼絞線的力學性能試驗，本機配有聯想計算機、惠普打印機、大標距電子引伸計、光電編碼器及功能齊全的通用試驗軟件，可以非常方便地完成試驗功能；另配有鋼絞線專用加長鉗口確保試樣中間斷裂。從而進一步提高試驗成功率。試驗結果可以查詢和打印（力-位移，力-變形，應力-位移，應力-變形，力-時間，變形-時間）六種曲線及相關試驗數據，具有軟件自檢功能，能自診斷故障，祥見軟件說明。可測定鋼絞線的抗拉強度、規定非比例延伸強度、彈性模量、延伸率等力學性能。是工礦企業、科研單位、大專院校、工程質量監督站等部門的理想檢測設備。

1、主機

主機采用油缸下置式主機，拉伸空間位于主機的上方，壓縮試驗空間位于主機下橫梁和工作臺之間。

2、傳動系統

下橫梁升降采用電機經減速器、鏈傳動機構、絲杠副傳動，實現拉伸、壓縮空間的調整。

3、液壓系統

WEW-600L/1000L屏顯鋼絞線試驗機油箱內的油經過過濾油網被吸入油泵后，經油泵的輸油管送到送油閥內，當送油手輪關閉時，由于油壓作用而將活塞推開，油從回油管流回油箱，當送油手輪打開時，則油液經由油管進入工作油缸內，再通過壓力油管經過回油閥體流回油箱。

4、控制系統

4.1   功能簡介

l支持進行拉伸、壓縮、剪切、彎曲等試驗；

l支持開放編輯試驗、編輯標準和編輯步驟，并支持導出導入試驗、標準和步驟；

l支持試驗參數自定義；

l采用開放式的EXCEL報表形式，支持用戶自定義報表格式；

l查詢打印試驗結果靈活方便，支持打印多個試樣，自定義排序打印項目；

l程序自帶強大試驗分析功能；

l程序支持分級管理兩級（管理員、試驗員）用戶管理權限；

4.2   軟件描述

4.2.1、主界面集多功能于一體，程序主界面包括：系統菜單區、工具欄區、示值顯示面板、速度顯示面板、試驗參數區、試驗過程區、多圖曲線區、結果處理區、試驗信息區。

4.2.2、曲線繪制：軟件系統提供豐富的試驗曲線顯示。如力-位移曲線，力-變形曲線，應力-位移曲線，應力-變形曲線，力-時間曲線，變形-時間曲線。

4.2.5、試驗分析：可根據用戶要求自動求取，ReH 、ReL、Fm、Rp0.2、Rt0.5、Rm、E等試驗結果。

4.2.6、試驗報告界面：軟件操作系統提供強大的報表處理功能，客戶可根據自己需要打印出自己需求的試驗報告。試驗數據可存儲、打印、再分析。

5 安全保護裝置

l當試驗力超過最大試驗力的3%時，過載保護，油泵電機停機。

l當活塞升起達到上極限位置時，行程保護，油泵電機停機。
