《金相分析軟件系統》為從事金相檢驗的單位或個人專門開發的一套計算機軟件系統，它的基本原理是：用視頻采集卡或數碼相機等硬件設備，采集到金相顯微鏡中的金相圖片，再對該圖片進行處理和分析，得到相關檢驗結果。該軟件的主要功能如下：

⒈自動評級：本金相分析軟件以檢驗標準為依據，開發出了391種軟件功能模塊，用戶可根據需要，選擇檢驗項目，在本軟件的幫助下，完成檢驗工作。

自動評級：軟件可自動得出最終分析結果；

輔助評級：將采集下來的試樣圖像和標準圖庫進行比較，人工作出結果判斷。

⒉新建報告：可按用戶需求制作報告文檔的錄入界面、軟件可自動生成電子報告文檔，并提供報告的保存和打印功能。

⒊打開報告：  打開并瀏覽已經保存的報告文件。

⒋幾何測量：本軟件提供了“直線”、“矩形”、“圓”、“多邊形”、“角度”等多種測量工具及測量方法，可完成長度、面積、角度等測量工作。

⒌查看圖庫：用戶可選擇查看本軟件收錄的所有金相圖譜，本軟件金相圖譜由用戶提供原始資料，由我方錄入。

⒍定倍打?。嚎梢淮窝b入多副圖片，并可對其進行圖像處理，設置說明文字和打印版面，進而生成一份適合各種行業特殊要求的報告文件。

金相顯微鏡概述、使用方法及注意事項

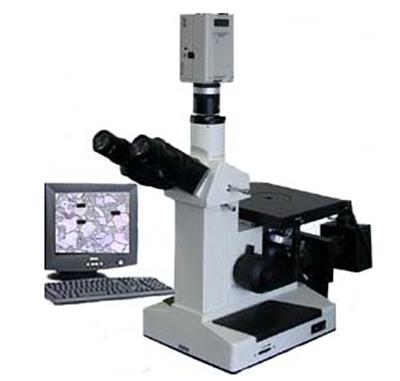

1、概述：金相顯微鏡是進行金屬顯微分析的主要工具。將專門制備的金屬試樣放在金相顯微鏡下進行放大和觀察，可以研究金屬組織與其成分和性能之間的關系；確定各種金屬經不同加工及熱處理后的顯微組織；鑒別金屬材料質量的優劣，如各種非金屬夾雜物在組織中的數量及分布情況，以及金屬晶粒度大小等。因此，利用金相顯微鏡來觀察金屬的內部組織與缺陷是金屬材料研究中的一種基本實驗技術。簡單地講，金相顯微鏡是利用光線的反射將不透明物件放大后進行觀察的。

2、使用方法：金相顯微鏡是一種精密光學儀器，在使用時要求細心和謹慎，嚴格按照使用規程進行操作。

① 將顯微鏡的光源插頭接在低壓（6V～8V）變壓器上，接通電源。

② 根據放大倍數，選用所需的物鏡和目鏡，分別安裝在物鏡座上和目鏡筒內，旋動物鏡轉換器，使物鏡進入光路并定位（可感覺到定位器定位）。

③ 將試樣放在樣品臺上中心，使觀察面朝下并用彈簧片壓住。

④ 轉動粗調手輪先使鏡筒上升，同時用眼觀察，使物鏡盡可能接近試樣表面（但不得與之相碰），然后反向轉動粗調手輪，使鏡筒漸漸下降以調節焦距，當視場亮度增強時，再改用微調手輪調節，直到物象最清晰為止。

⑤ 適當調節孔徑光欄和視場光欄，以獲得質量的物象。

⑥ 如果使用油浸系物鏡，可在物鏡的前透鏡上滴一些松柏油，也可以將松柏油直接滴在試樣上，油鏡頭用后，應立即用棉花沾取二甲苯溶液擦凈，再用擦鏡紙擦干。

3、注意事項：

① 操作應細心，不能有粗暴和劇烈動作，嚴禁自行拆卸顯微鏡部件。

② 顯微鏡的鏡頭和試樣表面不能用手直接觸摸，若鏡頭中落入灰塵，可用鏡頭紙或軟毛刷輕輕擦試。

③ 顯微鏡的照明燈泡必須接在6~8V變壓器上，切勿直接插入220V電源，以免燒毀燈泡。

④ 旋轉粗調和微調手輪時，動作要慢，碰到故障應立即報告, 不能強行用力轉動，以免損壞機件。
