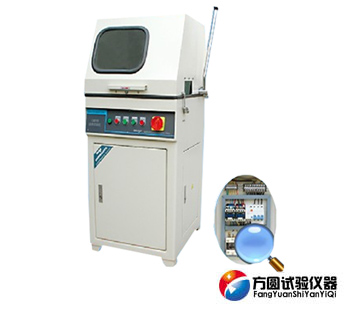

本機適用于切割各種金屬、非金屬材料的試樣，以便觀察材料金相、巖相組織。本機具有高性能、低噪音、全封閉防水電動機，內藏式冷卻系統，超大切割室、高亮度照明防水燈。本機為立式，造型新穎，操作方便、安全可靠。是工廠、科研單位以及大專院校實驗室制作試樣必備的設備之一。

1、 電源：三相四線（380V、50HZ）

2、 主軸轉速：2860轉/分

3、 砂輪片規格：350×2.5×32

4、 最大切割通過直徑：Φ100mm

5、 電動機：Y2-100L-2 3.0KW

安裝機器

1、去除設備底腳螺栓，將本機安放在平整的地面上，

2、本機配有冷卻水箱，打開設備前門，拉出水箱，按1：20的比例注入切削液與水，水量到達水箱頂部。

3、檢查電源線、插頭接插件等電氣原件是否完好，再接上電源，啟動電動機，電動機轉應按防水罩上的轉向標識方向一致。

注意：本機電器要用三相四線插頭，插座中的地線標志必須接地線。

砂輪片裝卸

1、按機蓋前端的標識方向打開機器上蓋，用隨機配備的扳手，擰開主軸端的螺母，即可取下砂輪夾片及砂輪片。

2、砂輪片及砂輪夾盤裝上主軸，用扳手適當擰緊，寶塔形螺帽，再用手轉動主軸二圈，檢查砂輪片兩側是否有擺動，其擺動量不大于2mm，如超過2mm時，應檢查原因重新裝正。

試樣裝夾

正確夾持試樣是工作安全可靠的重要保證，操作時將工件放入鉗口中，鎖緊手柄即可，用手推或轉動試樣，檢查工作裝夾是否穩固，否則應重新裝夾。并且可根據工件可調整虎鉗前后位置。

試樣切割

完成上述使用方法中提到的準備工作后，即可進行試樣切割，切割時先蓋好機器上蓋，打開冷卻液開關，使其有足夠的冷卻流量，旋轉右側總電源開關，啟動電動機，而后手持?jǐn)[臂手柄，讓砂輪片緩緩接觸試樣，進行切割，切割時要用力均勻，切勿用力過猛。

注意

切割時用力要均勻，切勿用力過猛，建議切割時每切入1-2mm時，微抬一下砂輪，以便排屑。

冷卻液一定要選用潤滑性較好的冷卻劑進行配置（隨機贈送），切忌使用一般自來水做冷卻液。

對巖石、陶瓷等試樣的切割，必須使用金剛石砂輪片才可以切割。

裝夾工件時必須切斷電源。

維護及安全技術

1、本機電氣采用三相四線制，必須安裝可靠的接地線。

2、進/排水管要求通暢，但不能漏水。

3、不得使用有裂紋或破損的砂輪片切割試樣。

4、不允許使用線速度低于35米/秒的砂輪工作。

5、每次操作完畢，應及時做好清潔保養工作。取出并清洗機器工作臺左側出水口的濾網，確保排水通暢。

6、冷卻液（或切削乳化液）應定期更換，以防變質失效。

7、當發現機器有異常聲音時，應立即停機進行檢查。
