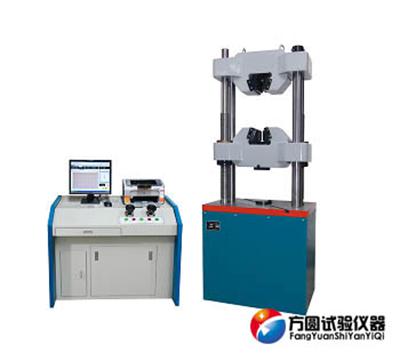

微機控制電液伺服萬能試驗機
當前位置: 主頁> 產品展示 >> 液壓萬能試驗機 >> 微機控制電液伺服萬能試驗機
類型：微機控制電液伺服萬能試驗機 產品熱度：
WAW-B系列微機屏顯控制電液伺服萬能試驗機可分為WAW-100B WAW-300B WAW-600B WAW-1000B四種型號，主要用于金屬材料的拉伸、壓縮、彎曲等力學性能試驗，增加簡
索取價格產品介紹
WAW-B系列微機屏顯控制電液伺服萬能試驗機可分為WAW-100B WAW-300B WAW-600B WAW-1000B四種型號，主要用于金屬材料的拉伸、壓縮、彎曲等力學性能試驗，增加簡單的附件后可對水泥、混凝土、磚、瓦、橡膠及其制品進行檢測。
本WAW-B系列試驗機由雙立柱雙絲杠油缸下置式主機及油源控制柜組成，油泵采用意大利馬祖奇進口低噪音高性能齒輪泵。拉伸空間位于主機上方，壓縮、彎曲試驗位于主機下方即中橫梁和工作臺之間。試驗空間的調整通過移動中橫梁來實現，中橫梁升降采用鏈條傳動。計算機全自動閉環控制高性能電液比例伺服閥來完成對各種材料的拉伸、壓縮、彎曲等試驗。試驗完成以后自動采取材料的FM、REH、REL、RPO.2、RP1、RM和彈性模量E等實驗結果。
1、特制超厚鉗口座在鉗口夾持試樣時、使鉗口完全包容在鉗口座體內，使試樣夾持更加可靠，杜絕了因鉗口座淺而呈喇叭狀變形損壞的可能，大大提高了設備的使用壽命。
2、在鉗口座和鉗口卡板之間增加了耐磨襯板，杜絕金屬拉伸過程中氧化皮掉入，致使鉗口座斜面劃傷的現象，使夾持過程更順滑，加成更牢靠。
3、具有等速應力、等速應變、等速位移、拉伸控制、程序編輯器等多種控制方式，各種控制方式在實驗過程中可任意平滑切換。
4、測控軟件基于中文windowsXP操作系統平臺，具有運行速度快、界面溫和、菜單提示、鼠標操作、具有多種試樣信息輸入模式、可滿足不同材料的測試需要。對于相同條件的試樣一次輸入批量自動生成，還可制作條件模板。
5、試驗自動完成后試樣信息、試驗數據、試驗曲線等自動儲存。
6、根據試驗力大小或材料變形大小自動切換到適當量程，以確保試驗數據測量的準確性。
7、試驗數據（試驗力、位移、變形）加載狀態和試驗曲線隨試驗過程動態實時屏幕顯示。
8、根據實際需要可選擇應力-應變、力-位移、力-時間、位移-時間等曲線上找到試驗結果的相關對應點。
9、用戶可根據實際需求任意編輯標準文本報表格式或EXCEL文本報表格式
10、當負荷超過滿量程的2%-5%時自動過載保護停機
11、WAW-B系列微機控制電液伺服萬能試驗機可根據試樣條件、試驗日期和試驗數據等條件自動查詢所有相關歷史記錄
12、軟件預留數據庫接口，方便于實驗室間局域聯網，便于實驗數據管理。
|
產品型號 |
WAW-100B |
WAW-300B |
WAW-600B |
WAW-1000B |
|
主機結構形式 |
雙立柱雙絲杠油缸下置式結構 |
|
|
|
|
最大試驗力 |
100 kN |
300 kN |
600 kN |
1000 kN |
|
試驗機級別 |
1級/0.5級 |
|
|
|
|
試驗力測量范圍 |
2%-100%FS |
|
|
|
|
試驗力示值相對誤差 |
≦示值的±1% |
|
|
|
|
力分辨率 |
1/300000 |
|
|
|
|
變形測量裝置 |
電子式引伸計 |
|
|
|
|
變形示值 |
≦示值的±0.5% |
|
|
|
|
位移測量裝置 |
光電編碼器 |
|
|
|
|
位移示值 |
≦示值的±1%/±0.5% |
|
|
|
|
位移分辨力 |
0.01mm |
|
|
|
|
活塞最大移動速度 |
0.2-70（mm/min）無極調速 |
|
|
|
|
橫梁調整速度 |
120（mm/min） |
|
|
|
|
活塞最大行程 |
250mm |
|
|
|
|
控制方式 |
三閉環控制和編程控制 |
|
|
|
|
有效拉伸空間 |
650mm |
|
|
|
|
有效壓縮空間 |
550mm |
|
|
|
|
立柱間距 |
540mm |
540mm |
540 |
650mm |
|
夾緊方式 |
液壓自動夾緊 |
|
|
|
|
圓試樣夾持直徑 |
φ6-φ26mm |
φ6-φ26mm |
φ13-φ40mm |
φ13-φ40mm |
|
扁試樣夾持厚度 |
0-15mm |
0-15mm |
0-15mm |
0-30mm |
|
扁試樣夾持寬度 |
70mm |
70mm |
75mm |
75mm |
|
上下壓盤尺寸 |
204*204mm |
|
|
|
|
彎曲支輥間距 |
600 mm |
|
|
|
|
彎曲支輥寬度 |
140mm |
|
|
|
|
安全保護裝置 |
機械限位保護和軟件過載保護 |
|
|
|
|
主機外形尺寸（mm） |
810×560×2050 |
810×560×2050 |
830×580×2150 |
1060×660×2450 |
|
主機電源 |
0.55KW |
0.55KW |
0.55KW |
0.75KW |
|
油源控制柜外形尺寸（mm） |
960×630×900 |
960×630×900 |
960×630×900 |
960×630×900 |
|
控制柜電源 |
1.5 KW |
1.5 |
1.5 |
1.5 |
|
主機機重量 |
1500kg |
1800kg |
2100kg |
2800kg |
