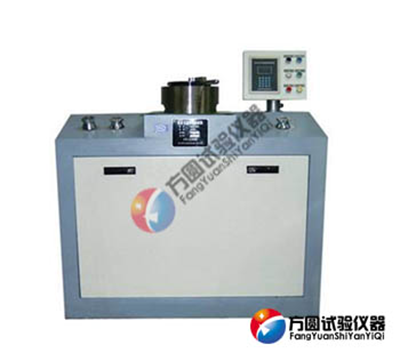

GBS-60B數顯半自動杯突試驗機主要用于金屬薄板和薄帶的工藝性能試驗，檢驗薄板和薄帶的塑性變形性能。滿足國標GB/T 4156-2007《金屬材料  薄板和薄帶埃里克森杯突試驗》的要求。采用液壓夾緊、液壓沖壓的復合油缸；試樣出現裂紋自動停車，易于觀察裂紋；有峰值記憶功能，即最大沖壓力、最大變形深度自動記憶；翻轉式夾具，沖頭及試樣更換、裝卸方便。

所謂杯突試驗，即用一定規格的鋼球或球狀沖頭，向周邊具有10KN夾緊力的試樣施加壓力，直到試樣產生穿透裂縫為止，此時沖頭壓入深度，即為被試板材的杯突值，此杯突值用來判斷材料的塑性變形性能。

規格型號 GBS-60B

可試鋼板厚度 標準杯突試驗0.1-2mm，（非標杯突試驗:0.1-3mm）

板材最大寬度 100mm

沖頭最大行程 60mm

夾緊活塞行程 19-21 mm

最大沖杯負荷 60kN

最大夾緊負荷 25kN

模具規格 標準沖頭直徑：Φ20±0.05mm，標準墊模孔徑：Φ33±0.1mm

標準壓模孔徑：Φ27±0.05mm；（非標定做）

數顯分辨率 0.01mm

數顯方式 LCD數顯

顯示內容 夾緊力、沖壓力、位移及杯突值、速率

控制方式 手動調節速率、自動判斷記錄杯突值

結構特點 復合油缸、雙油泵供油、光柵尺測量

安裝與調整

1、GBS-60B數顯半自動杯突試驗機及其具箱等裝在試驗機包裝箱內，在開箱前應首先檢查外包裝是否完好。在開箱后應先取出技術文件，然后檢查包裝箱內各部件是否完好，并據裝箱單核對是否缺件。

2、把GBS-60B數顯半自動杯突試驗機置于堅固的平臺上或水泥臺上，用水平儀找正，調整四個調整螺釘，使機器處于水平位置。

3、GBS-60B數顯半自動杯突試驗機供電系統為三相380V（油泵電機）與兩相220V（主機）。主機必須有接地線。

試驗機工作條件

1、在室溫10℃-35℃范圍內，相對濕度不大于80%；

2、在穩固的基礎或工作臺上，正確安裝；

3、在無震動的環境中；

4、周圍無腐蝕性介質；

5、電源電壓的波動范圍不應超過額定電壓的±10%；

6、GBS-60B數顯半自動杯突試驗機電源應有可靠接地；頻率的波動不應超過額定頻率的2%。
