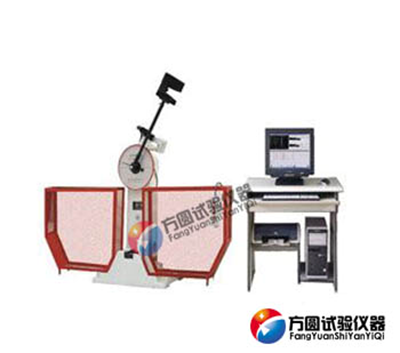

濟南力華試驗機廠生產的該機是對金屬材料在動負荷下抵沖擊性能進行檢測的儀器，能連續大量地做金屬?zèng)_擊試驗，采用全自動化控制，控制系統采用進口可編程控制器（PLC），通過微機軟件程序控制取擺、沖擊試驗的全過程。顯示沖擊吸收功、沖擊韌性、擺錘的旋轉角度及打印試驗報告等。操作簡便、安全可靠，工作效率高。本機配備了防護網罩，為用戶的安全操作提供了條件。是金屬材料生產廠家、質檢部門必備的檢測儀器，也是科研單位進行新材料研究不可缺少的測試儀器。

本750J擺錘式?jīng)_擊試驗機適用于機械冶金，航空航天，大專院校、科研院所等各領域用于測量金屬材料的沖擊韌性值和金屬材料在動負荷下的抗沖擊能力。

依據標準

GB/T3038—2002擺錘式?jīng)_擊試驗機的檢驗   GB/T229—2007金屬夏比缺口沖擊試驗方法  JJG145-82《擺錘式?jīng)_擊試驗機》

設備采用德國西門子PLC作為下位機控制，品牌電腦作為上位機控制，上位機程序采用VB編程，RS232通訊方式，完成上下位機的數據交換和指令傳送，充分利用PC機的強大功能進行數據處理，報表處理等。采用內米控高精度的旋轉編碼器來獲取擺錘的實時位置，獲得沖擊吸收功。具有系統可靠、穩定，數據準確等特點。

1.沖擊能量：                       （ 450J）、750J

2.擺錘力矩                          267.9492NM 401.9238NM

3.標度盤刻度范圍：0～500J,每小格分度值5J；

4.沖擊刀刃圓弧半徑：                2～2.5mm；

5.擺錘中心至沖擊點(試驗中心)距離:  800 mm

6.擺錘預揚角:                       150°

7.沖擊速度:                         5.4~5.58 m/S

8.試樣支座跨距:                     40 mm

9.試樣支座端部圓弧半徑:             1-1.5 mm

10.試樣支座支撐面傾角:               0°

11.沖擊刀圓弧半徑:                   2-2.5 mm

12.沖擊刀兩斜面夾角:                 30°

13.沖擊刀刃厚度:                    16 mm

14.刀    刃：                       國標

15.試樣規格:                      10×10×55 mm、10×7.5×55 mm 10×5×55 mm

16.計算機顯示最小分辨值：            0.1J

17.試驗機重量:                      約1500KG

18.試驗機外形尺寸:                  2300*600*1400 mm

19.電源:                      三相四線制50HZ、380V、550W(主電機)

750J擺錘式?jīng)_擊試驗機是我濟南力華公司率先在國內推出的一種新型沖擊試驗機產品，經過近幾年不斷地技術更新和完善，目前該產品已達到國內先進技術水平，該產品還出口到澳大利亞、印度、馬來西亞、土爾其、巴西等國家，并獲得國內外廣大用戶的一致好評。
